2025-09-25 15:33:01
超級管理員
25
鍋爐運行中，補給水的鈣鎂離子是造成結垢、腐蝕的主要隱患，不僅降低熱效率，還可能引發設備故障。杜邦AmberLite HPR1200Na離子交換樹脂憑借優化的性能設計，成為鍋爐補給水軟化領域高效去除鈣鎂離子的優選。本文將為您詳細介紹杜邦AmberLite HPR1200Na樹脂在鍋爐補給水軟化高效去除鈣鎂離子相關內容。
杜邦HPR1200Na樹脂在鍋爐補給水軟化高效去除鈣鎂離子的原因
樹脂特性：鈣鎂離子高效去除的核心基礎
HPR1200Na作為均粒凝膠型強酸陽離子交換樹脂，其結構與性能專為離子交換效率優化設計。樹脂以苯乙烯-二乙烯苯共聚物為基體，搭載高活性磺酸基功能基團，其中Na?可與水中鈣（Ca2?）、鎂（Mg2?）離子發生高效置換反應，實現硬度離子的深度去除。
均粒特性是其高效運行的關鍵支撐。該樹脂粒徑控制在585±50μm，均一系數≤1.10，且<300μm顆粒占比≤0.1%，>850μm顆粒占比≤3.0%。這種狹窄的粒徑分布確保樹脂床層孔隙分布均勻，水流阻力穩定，避免了偏流現象，讓每顆樹脂都能充分接觸原水，大幅提升鈣鎂離子交換效率。整球率≥95%增強了樹脂機械強度，減少運行中的破碎損耗，保障長期穩定的交換性能。
在交換容量方面，樹脂總交換容量≥2.0 eq/L（Na?型），意味著單位體積樹脂可吸附更多鈣鎂離子，延長運行周期。配合43.0–50.0%的含水率，樹脂基體保持良好溶脹狀態，為離子擴散提供充足通道，進一步加速交換反應速率。
運行機制：鈣鎂離子的精準置換與高效分離
在鍋爐補給水軟化系統中，HPR1200Na樹脂通過離子交換機制實現鈣鎂離子的去除，其過程可分為吸附、再生兩個核心階段，且適配多種工業床型系統，滿足不同場景需求。
吸附階段，含有鈣鎂離子的原水進入樹脂床層，磺酸基功能基團釋放出Na?，而且選擇性吸附Ca2?、Mg2?。由于磺酸基對二價離子的親和力遠高于一價Na?，鈣鎂離子被優先捕獲并固定在樹脂基體上，處理后的水硬度可降至0.03mmol/L以下，完全滿足鍋爐補給水水質要求。樹脂適配順流、逆流/頂壓、滿室床及混床等多種系統設計，其中逆流再生系統可進一步提升吸附效率，減少樹脂用量。
當樹脂達到交換飽和后，需進行再生處理恢復性能。通過通入氯化鈉溶液，高濃度Na?將樹脂吸附的鈣鎂離子置換出來，隨再生廢液排出。HPR1200Na優化的化學性質降低了再生需求，減少再生藥劑用量的同時，縮短再生周期。其Na??H?轉型膨脹率僅8%，Ca2??Na?轉型膨脹率5%，再生過程中體積變化平緩，避免床層結構破壞，保障再生效果穩定。
系統適配與優化：最大化除鈣鎂效能的實踐方案
要充分發揮HPR1200Na樹脂的除鈣鎂效能，需結合鍋爐補給水特性進行系統適配與運行參數優化。該樹脂耐受溫度范圍寬達5–150°C，pH穩定范圍0–14，運行pH范圍1–14，可適應不同地區原水水溫及水質波動，尤其適合鍋爐補給水處理中多變的工況條件。
反洗環節的優化對運行效率至關重要。根據樹脂特性，反洗流速與水溫需精準匹配，圖1數據顯示，在10–60°C水溫區間，通過調節反洗流速可控制床層膨脹率，既能沖洗掉樹脂截留的懸浮物，又避免樹脂流失。通常建議反洗后床層膨脹率維持在50–80%，確保樹脂充分松動，為下一周期吸附創造條件。

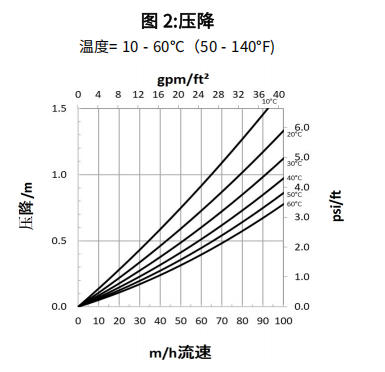

運行流速與壓降的平衡同樣關鍵。在10–60°C水溫下，樹脂床層壓降隨流速平穩變化，工業應用中建議將運行流速控制在15–25m/h，此時既能保證鈣鎂離子與樹脂充分接觸，又可避免過高壓降增加能耗。同時，需根據原水硬度調整運行周期，當出水硬度超過0.03mmol/L時及時再生，確保處理效果穩定。
安全與經濟性：工業應用的雙重保障
杜邦HPR1200Na樹脂在保障除鈣鎂效率的同時，兼顧運行安全性與經濟性。其濕真密度1.29g/mL、視濕密度820g/L，與水的密度差異合理，便于反洗分離和系統啟停操作。樹脂化學穩定性優異，但需注意避免與硝酸等強氧化劑接觸，防止樹脂降解或引發安全風險。
經濟性方面，樹脂優化的顆粒尺寸與交換性能減少了再生藥劑用量和沖洗水消耗，延長了樹脂使用壽命，降低了噸水處理成本。
在鍋爐補給水軟化中，杜邦HPR1200Na樹脂通過精準的離子交換性能、適配的系統設計及優化的運行參數，實現了鈣鎂離子的高效去除，為鍋爐安全穩定運行提供了可靠的水質保障，成為工業水處理領域的標桿性解決方案。如果您想了解更多杜邦HPR1200Na樹脂在鍋爐補給水軟化如何高效去除鈣鎂離子相關的資訊，可咨詢客服領取杜邦AmberLite HPR1200Na技術參數。歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
本文由水天藍環保(http://www.haoboyiqi.cn/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
可能您還想了解：
掃一掃，立即咨詢
