2025-08-30 14:05:02
超級管理員
7
在工業生產中對水質要求較高的領域，杜邦MB20混床凝結水精處理樹脂起著非常重要的作用，其產水電阻率是衡量水質的重要指標。當產水電阻率下降時，意味著水質惡化，可能對生產過程產生很多不利影響，那導致產水電阻率下降的原因以及處理方法是什么呢？本文將為您詳細介紹。
產水電阻率下降的原因

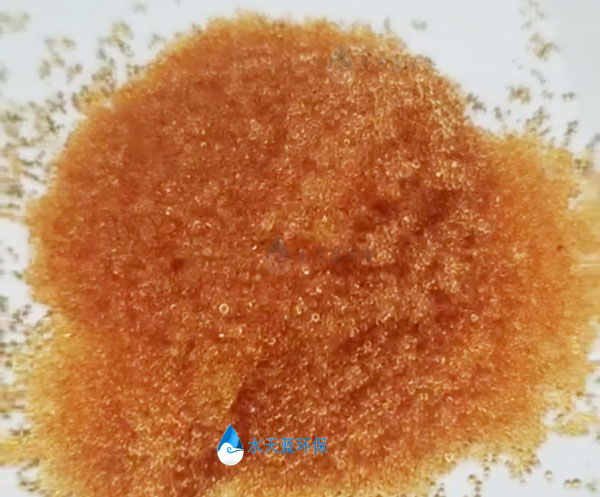

樹脂污染
有機物污染：水源中的有機物，如腐殖酸、富里酸等，會吸附在樹脂表面或進入樹脂內部，占據離子交換位點，阻礙離子交換反應。
金屬離子污染：鐵、銅等金屬離子在水中以離子態或膠體態存在，容易與樹脂發生化學反應，形成難以去除的金屬絡合物，導致樹脂中毒。若凝結水中鐵離子超標，經過混床后，樹脂表面可能出現鐵銹色，產水電阻率明顯下降。
膠體污染：水中的膠體物質，如硅膠體、氫氧化鋁膠體等，具有較大的比表面積，能吸附在樹脂顆粒表面，堵塞樹脂孔隙，降低離子交換效率，進而影響產水電阻率。
樹脂老化
隨著使用時間的增加，樹脂在反復的離子交換過程中，其結構會逐漸遭到破壞，交換基團減少，交換容量降低。
操作不當
反洗效果不佳：反洗的目的是去除樹脂層中的雜質和破碎的樹脂顆粒，使樹脂層松動。若反洗強度不夠、時間不足，雜質會殘留在樹脂層中，阻礙水流通過和離子交換，引起產水電阻率下降。
設備故障
水流分布不均：混床內部的布水裝置損壞或堵塞，會使水流在樹脂層中分布不均勻，部分樹脂無法充分參與離子交換，出現偏流現象，導致整體產水電阻率下降。
樹脂泄漏：混床的水帽破裂、濾網損壞等情況，會造成樹脂泄漏。樹脂量減少，交換容量降低，產水水質變差，電阻率隨之下降。
處理方法
針對樹脂污染
有機物污染處理：采用堿性氯化鈉溶液對樹脂進行清洗，一般用10%的氯化鈉和2%-5%的氫氧化鈉混合溶液，以適當流速通過樹脂床層，可有效去除有機物。
金屬離子污染處理：對于鐵污染，可用10%的鹽酸溶液浸泡或循環清洗樹脂；對于銅污染，可采用0.5%-1%的EDTA溶液進行處理，將金屬離子洗脫下來。
膠體污染處理：增加預處理工藝，如在混床前設置超濾裝置，攔截膠體物質。若已發生膠體污染，可采用空氣擦洗結合反洗的方法，去除樹脂表面的膠體。
應對樹脂老化
當確定是樹脂老化導致產水電阻率下降且無法通過常規方法恢復時，應及時更換部分或全部樹脂，以保證系統產水水質。
規范操作流程
優化再生工藝：嚴格按照樹脂的再生要求，精確控制再生劑用量、濃度、再生時間和流速。
加強反洗操作：根據樹脂的特性和運行情況，合理調整反洗強度和時間，確保反洗效果。
修復設備故障
定期檢查混床的布水裝置、水帽、濾網等部件，發現損壞及時修復或更換。若布水裝置堵塞，應進行清理；若水帽破裂，需更換新的水帽，保證設備正常運行，避免因設備問題導致產水電阻率下降。
通過對杜邦MB20混床凝結水精處理樹脂產水電阻率下降原因的分析，并采取針對性的處理方法，可有效恢復樹脂性能，保障產水水質，滿足工業生產對高品質水的需求。如果您想了解更多杜邦MB20混床凝結水精處理樹脂產水電阻率下降的原因與處理方法相關的資訊，免費領取杜邦MB20樹脂技術參數。歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
本文由水天藍環保(http://www.haoboyiqi.cn/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
可能您還想了解：
掃一掃，立即咨詢
